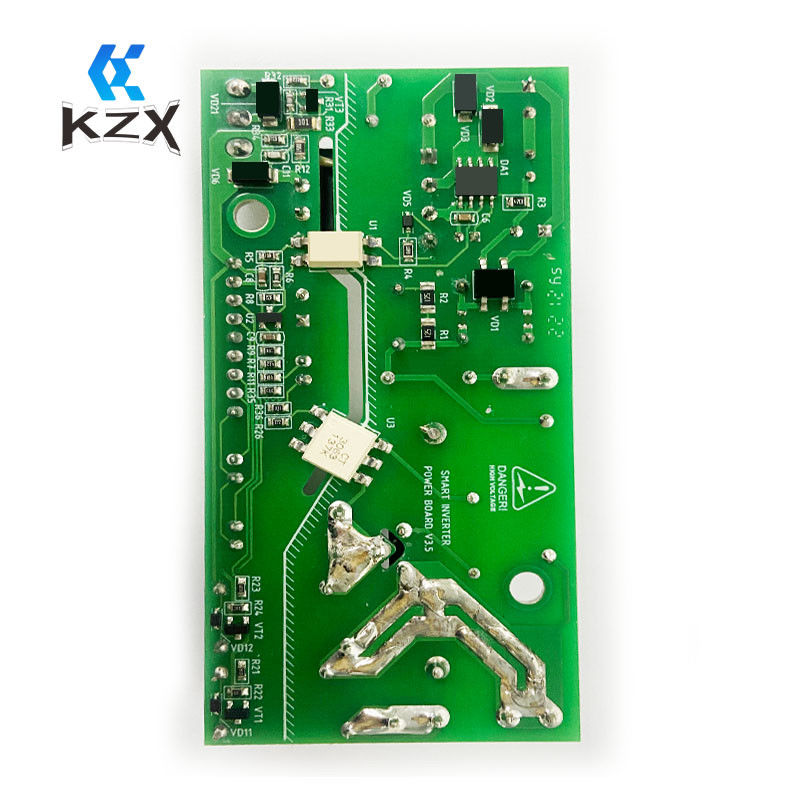

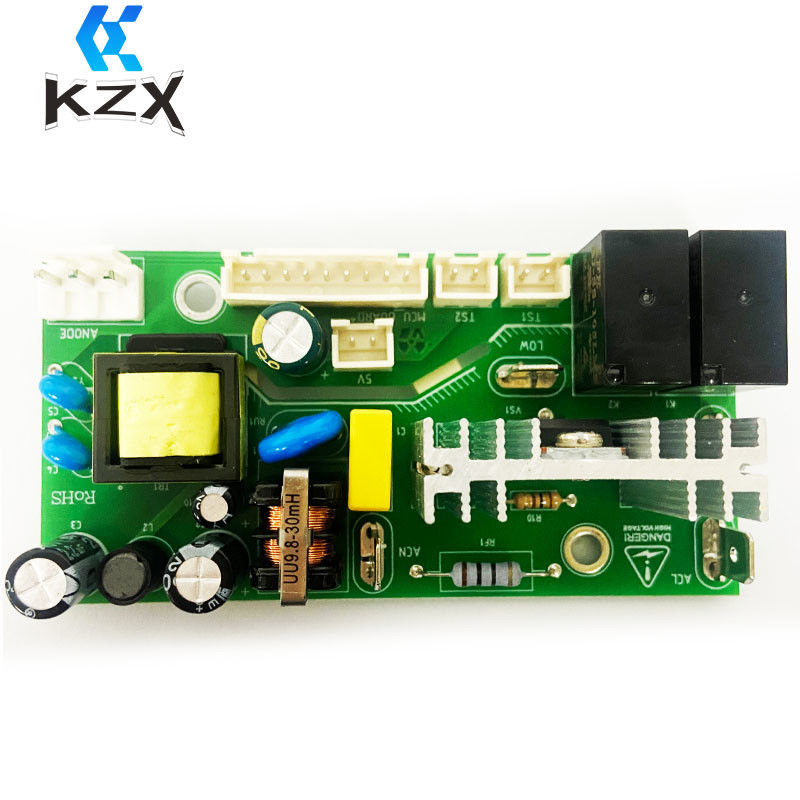

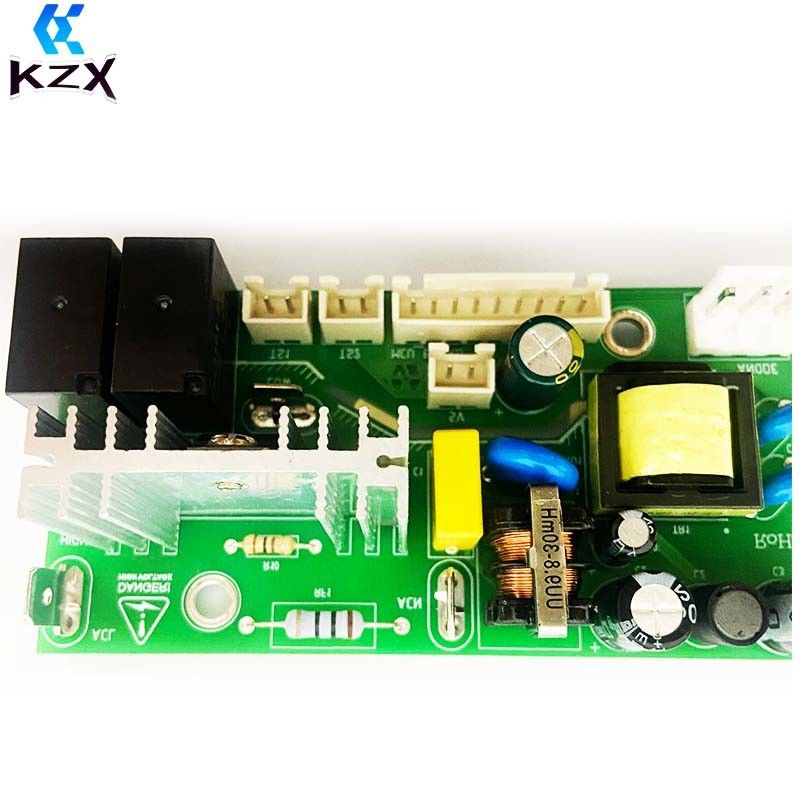

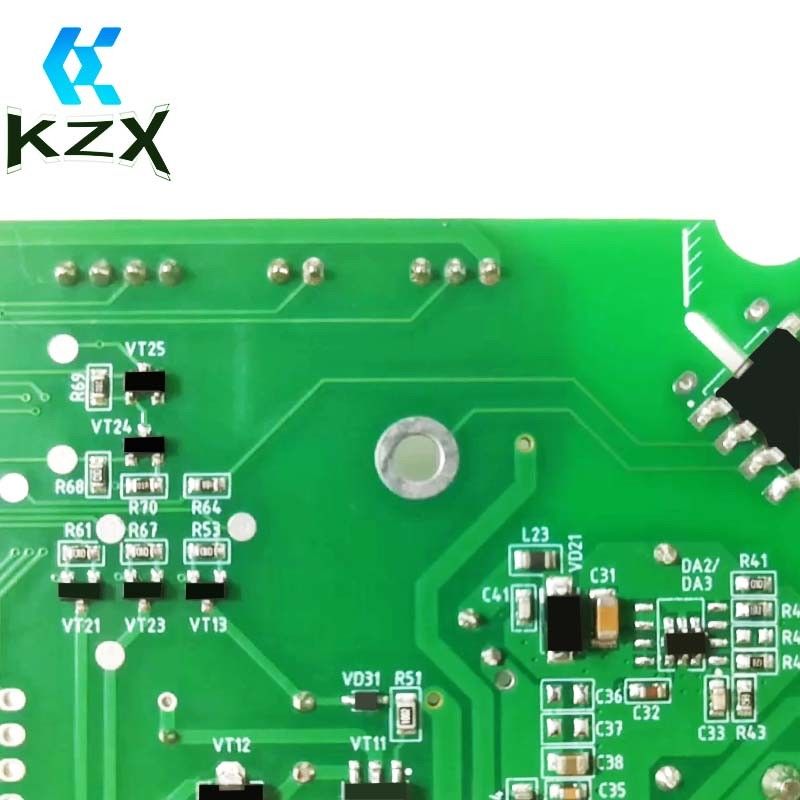

1.6mm tebal 2 lapisan PCB dengan topeng solder hijau dan vias terkubur buta

Deskripsi produk:

2 Lapisan PCB adalah papan PCB pemanas khusus yang dirancang untuk aplikasi komunikasi.minimal jejak/ruang 4/4mil, ketebalan tembaga 1 oz, dan ketebalan papan 1,6 mm. Kinerja berkualitas tinggi dan keandalan membuatnya menjadi pilihan ideal untuk papan PCB kustom.

2 Lapisan PCB dilengkapi dengan fitur canggih yang memungkinkan untuk memberikan presisi tinggi dan kinerja komunikasi yang dapat diandalkan.sementara jejak minimal / ruang dan ketebalan 1oz tembaga memungkinkan kinerja yang optimalSelain itu, ketebalan papan 1,6 mm yang unggul memungkinkan integritas sinyal yang unggul, menjadikannya pilihan yang sempurna untuk aplikasi komunikasi presisi tinggi.

2 lapisan PCB adalah pilihan yang sempurna untuk papan PCB khusus untuk aplikasi komunikasi. Dengan kontrol impedansi yang unggul, jejak / ruang minimal, ketebalan tembaga, dan ketebalan papan,Ini menawarkan kinerja dan keandalan yang optimal untuk semua jenis proyek komunikasiIni adalah pilihan yang ideal bagi mereka yang mencari papan PCB khusus yang andal dan berkinerja tinggi.

Fitur:

• Nama Produk: 2 Lapisan PCB
• Pengendalian impedansi: Ya
• Jumlah lapisan: 2
• Ketebalan papan: 1,6 mm
• Ketebalan Tembaga: 1 oz
• Vias buta/terkubur: Ya
• Papan PCB berpasangan dua
• FR4 Multilayer PCB

Parameter teknis:

Aplikasi:

KZX's Double-Sided PCB Board, model KZX2023120512, adalah PCB pemanas, diproduksi dan disertifikasi di Guangdong, Cina di bawah 25020001470ROS. Dengan jumlah pesanan minimal 10 buah,harga bisa dinegosiasikan. Kemasan dapat disesuaikan dan waktu pengiriman tergantung pada status pesanan. Syarat pembayaran termasuk T / T, L / C, Paypal, western union, dll. Produk ini memiliki kemampuan pasokan 3 jalur PCB SMT.Minimal jejak/ruang adalah 4/4milWarna topeng solder adalah hijau, dan bahan yang digunakan adalah FR4.

Pengaturan:

Dukungan dan Layanan:

Kami menawarkan dukungan teknis dan layanan untuk PCB 2 Lapisan.

• Layanan konsultasi
• Tinjauan desain
• Pemeriksaan aturan desain (DRC)
• Tinjauan file Gerber
• Dukungan tata letak
• Dukungan pembuatan
• Dukungan perakitan
• Pengujian dan validasi

Kami berusaha untuk memberikan dukungan tingkat tertinggi untuk memastikan bahwa PCB Anda dirancang, diproduksi, dan dirakit sesuai dengan spesifikasi Anda.Tolong jangan ragu untuk menghubungi kami.

Kemasan dan Pengiriman:

Kemasan dan Pengiriman untuk 2 Lapisan PCB:

12 Layer PCB akan dikemas dengan aman dalam kotak.

2Kotak akan dibungkus dengan bungkus gelembung dan kemudian disegel dengan pita.

3Kotak akan dikirim melalui layanan kurir yang aman dan dapat diandalkan.
