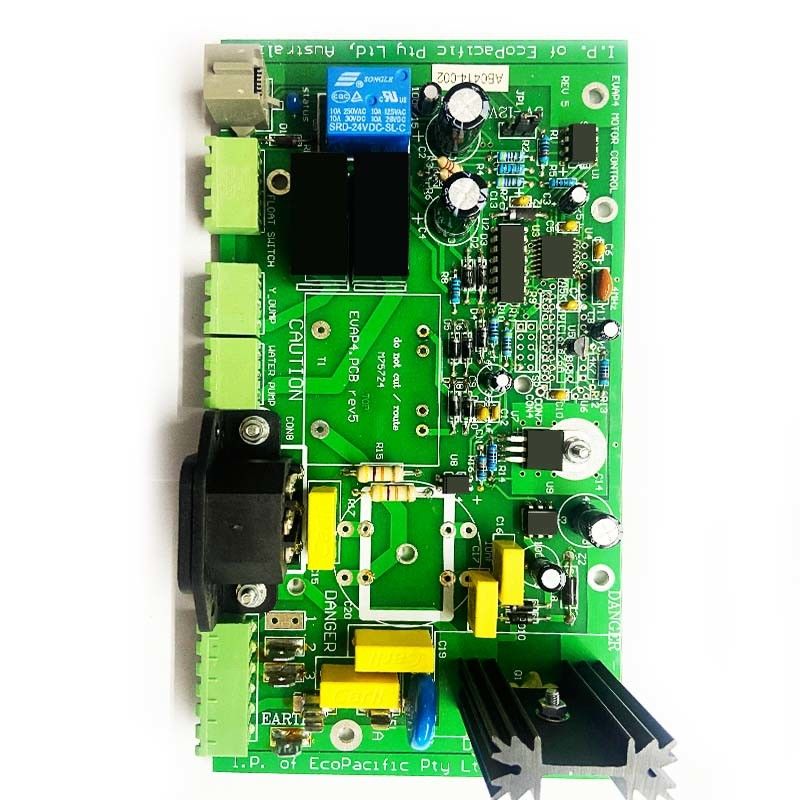

Green Solder Mask 2 Lapisan Papan PCB Untuk Elektronik 1.6mm

Deskripsi produk:

2 Lapisan PCB dirancang khusus untuk memenuhi kebutuhan aplikasi Anda.Ini dirancang dengan stackup dua lapisanPapan memiliki topeng solder warna hijau dan blind/buried vias untuk memastikan pelacakan lengkap dan keandalan jangka panjang.Ini ideal untuk digunakan di lingkungan yang keras dan aplikasi suhu tinggi, seperti PCB pemanas.

Fitur:

• Nama produk:2 Lapisan PCB
• Ketebalan Tembaga:1 oz
• Nomor lapisan:2
• Ketebalan papan:1.6mm
• Blind/Buried Vias:Ya, aku tahu.
• Bahan:FR4
• Spesialisasi:PCB Komunikasi, Papan PCB Sisi Dua, Papan PCB Komunikasi

Parameter teknis:

Aplikasi:

KZX 2 Layers PCB adalah pilihan yang bagus untuk komunikasi, perakitan PCB berpasangan, dan papan PCB kustom.papan ini disertifikasi dengan 25020001470ROS dan memiliki jumlah pesanan minimum 10 buahHarga terbuka untuk negosiasi dan rincian kemasan dapat disesuaikan sesuai dengan kebutuhan pelanggan.,Paypal, dan Western Union. KZX 2 Lapisan PCB juga memiliki kemampuan pasokan yang kuat dengan 3 jalur PCB SMT. Min trace / ruang adalah 4/4mil, ketebalan papan adalah 1.6mm,dan blind/buried vias keduanya tersedia. Ini juga memiliki warna topeng solder hijau dan ketebalan tembaga 1oz. Oleh karena itu, KZX 2 Lapisan PCB adalah pilihan yang bagus untuk komunikasi Anda, perakitan PCB sisi ganda, dan kebutuhan papan PCB kustom.

Pengaturan:

Nama merek: KZX

Nomor Model: KZX2023120512

Tempat Asal: Guangdong, Cina

Sertifikasi: 25020001470ROS

Jumlah pesanan minimum: 10 buah

Harga: Negosiasi harga

Rincian kemasan: kemasan yang ditentukan pelanggan

Waktu pengiriman: Tergantung pada status pesanan

Syarat pembayaran: T/T, L/C, Paypal, western union dll

Kemampuan pasokan: 3 jalur PCB SMT

Bahan: FR4

Ketebalan papan: 1,6 mm

Min Trace/Space: 4/4mil

Ketebalan Tembaga: 1 oz

Vias buta/terkubur: Ya

KZX menawarkan layanan PCB 2 Lapisan khusus untuk komunikasi, FR4 multilayer dan perakitan PCB sisi ganda.

PCB terbuat dari bahan FR4 berkualitas tinggi dengan ketebalan 1,6mm, ketebalan tembaga 1oz, dan min trace/space 4/4mil.

Ini juga mendukung Blind/Buried Vias dan teknologi canggih lainnya.

Dukungan dan Layanan:

2 Layer PCB dukungan teknis dan layanan menyediakan pelanggan dengan berbagai layanan, termasuk:

• Desain dan pengembangan PCB 2 lapis
• Pembuatan dan pengujian PCB 2 lapis
• Penyelesaian masalah dan perbaikan PCB 2 lapisan
• Konsultasi dan panduan teknis tentang PCB 2 lapis
• Pembaruan perangkat lunak dan firmware untuk PCB 2 lapisan
• Pelatihan dan sumber daya pendidikan untuk PCB 2 lapisan
• Bagian ganti dan komponen untuk PCB 2 lapis

Kemasan dan Pengiriman:

Kemasan dan Pengiriman untuk 2 Lapisan PCB:

PCB 2 Lapisan akan dikemas dengan aman dalam kantong antistatik dan bungkus gelembung.Kotak akan disegel dengan kuat dengan pita perekat dan diberi label dengan alamat pengiriman yang sesuaiSemua pengiriman akan dilacak dan diasuransikan untuk memastikan pengiriman yang aman dan tepat waktu.
