Apa yang kami tawarkan:1) Kontrol kualitas yang baik 2) Harga yang sangat kompetitif 3) Produk teknologi mutakhir 4) Tim profesional terbaik elektronik konsumen gaya hidup.5) Komunikasi yang lancar 6) Layanan OEM&ODM yang efektif
-
Menyoroti
Layanan pembuatan dan perakitan PCB SMT
,Pembuatan dan perakitan PCB elektronik
,4Layanan pembuatan prototipe PCB.0mm
-
Bahan dasarFR-4, epoksi kaca, FR4 Tg Tinggi, sesuai Rohs
-
Ketebalan Tembaga1/2OZ 1OZ 2OZ 3OZ
-
Ketebalan papan0,4~4,0mm
-
Min. Ukuran Lubang0,01'',0,25mm.atau 10 juta
-
Min. Lebar Garis0,006'' atau 0,15 mm
-
Min. Spasi Baris4 juta
-
Finishing PermukaanHASL, bebas timah, OSP, ENIG dll.
-
jumlah pesanan1-500.000
-
Jumlah lapisan1,2,4,6, hingga 22 Lapisan
-
Jenis PCBKeras, lentur, kaku-fleksibel
-
Dimensi PCB maks20 inci*20 inci atau 500mm*500mm
-
Toleransi ketebalan± 10%
-
Toleransi ketebalan tembaga± 0,25oz
-
Topeng solderHijau, merah, putih, kuning, biru, hitam, dll
-
Layar sutraPutih, kuning, hitam, atau negatif, dll
-
SMT Jointing Min. Sambungan SMT Min. Space Ruang angkasa0201mm
-
Ruang QFPJarak 0,3 mm
-
PelabuhanYantian, Shekou, Hongkong
-
Tempat asalGuangdong, Cina
-
Nama merekCustomized
-
Nomor modelLX001
-
Harga$20.00/pieces 1-10 pieces
-
Kemasan rincianBarang dikemas dalam kantong anti plastik atau kotak tersendiri, akan dikemas dalam kemasan bergelom
-
Menyediakan kemampuan1000 Potongan/potongan per Hari

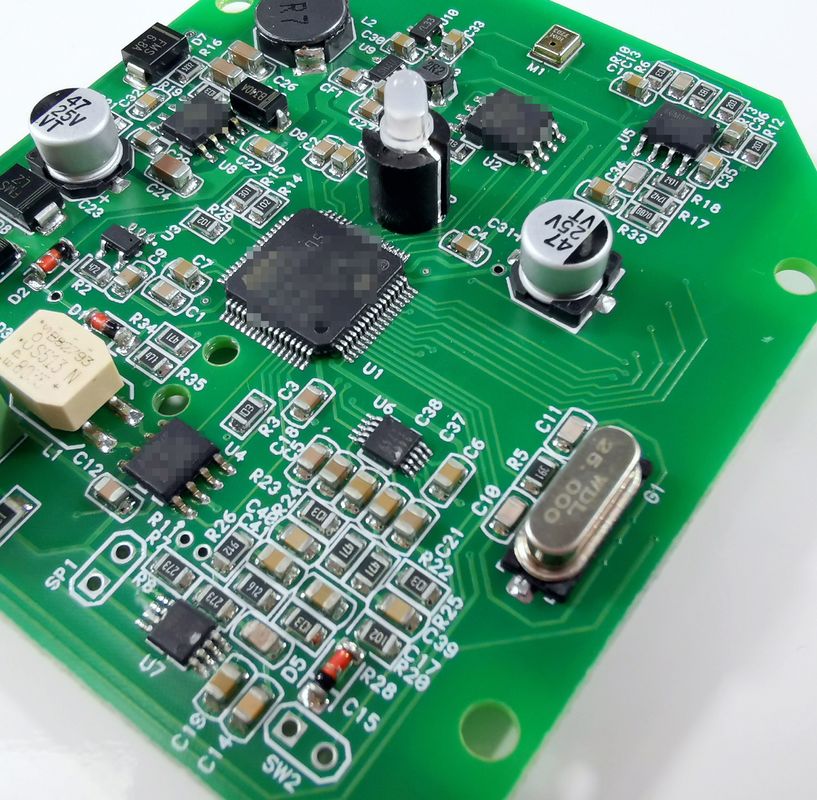

Elektronik SMT PCB Pabrik dan Layanan perakitan
PCB Fabrication Elektronik PCBA Membuat SMT PCBA perakitan Penyedia Layanan PCBA
Deskripsi Produk
|
Spesifikasi Teknis PCB
|
|
|
|
|
|
|||||
|
Jumlah pesanan
|
1-500,000
|
|
|
|
|
|||||
|
Jumlah lapisan
|
1,2,4,6, hingga 22 lapisan
|
|
|
|
|
|||||
|
Bahan papan
|
FR-4, kaca epoksi, FR4 Tg tinggi, patuh Rohs, Aluminium, Rogers, dll.
|
|
|
|
|
|||||
|
Jenis PCB
|
keras, fleksibel, kaku-fleksibel
|
|
|
|
|
|||||
|
Bentuk
|
Bentuk apapun: persegi panjang,bulat, slot, potongan, kompleks, tidak teratur, dll
|
|
|
|
|
|||||
|
Dimensi maksimum PCB
|
20 inci*20 inci atau 500mm*500mm
|
|
|
|
|
|||||
|
Ketebalan papan
|
0.4~4.0mm
|
|
|
|
|
|||||
|
Toleransi ketebalan
|
± 10%
|
|
|
|
|
|||||
|
Ketebalan tembaga
|
1/2OZ 1OZ 2OZ 3OZ
|
|
|
|
|
|||||
|
Toleransi ketebalan tembaga
|
± 0,25 oz
|
|
|
|
|
|||||
|
Topeng solder
|
Hijau, merah, putih, kuning, biru, hitam, dll
|
|
|
|
|
|||||
|
Lilin sutra
|
Putih, kuning, hitam, atau negatif, dll
|
|
|
|
|
|||||
|
Lebar garis layar sutera min
|
00,006' atau 0,15mm
|
|
|
|
|
|||||
|
Penutup permukaan
|
HASL, Nikel, Imm Gold, Imm Tin, Imm Silver, OSP dll
|
|
|
|
|
|||||
|
Diameter lubang bor Min
|
0.01'",0.25mm. atau 10 mil
|
|
|
|
|
|||||
|
Pemotongan PCB
|
Shear, V-Score, tab-routed
|
|
|
|
|
|||||
|
Kemampuan perakitan PCB
|
|
|
|
|
|
|||||
|
SMT Jointing Min. Ruang
|
0201mm
|
|
|
|
|
|||||
|
Ruang QFP
|
Pitch 0,3mm
|
|
|
|
|
|||||
|
Min. Paket
|
201
|
|
|
|
|
|||||
|
Ukuran Min.
|
2*2 inci ((50*50mm)
|
|
|
|
|
|||||
|
Ukuran maksimum
|
14 x 22 inci ((350 x 550mm)
|
|
|
|
|
|||||
|
Keakuratan Penempatan
|
± 0,01mm
|
|
|
|
|
|||||
|
Keakuratan Penempatan
|
QFP, SOP, PLCC, BGA
|
|
|
|
|
|||||
|
Kemampuan Penempatan
|
0805, 0603, 0402, 0201
|
|
|
|
|
|||||
|
PCB lead time (hari kerja))
|
|
|
|
|
|
|||||
|
|
Single, Dua sisi
|
4 lapisan
|
6 lapisan
|
Lebih dari 8 lapisan
|
HDI
|
|||||
|
Waktu lead sampel (Biasa)
|
4 ~ 5 hari
|
6 ~ 7 hari
|
7 ~ 8 hari
|
10 ~ 12 hari
|
10 ~ 12 hari
|
|||||
|
Waktu lead sampel (lebih cepat)
|
2 ~ 3 hari
|
3 ~ 5 hari
|
6 hari
|
6 ~ 7 hari
|
12 hari
|
|||||
|
Waktu produksi massal
|
7 ~ 10 hari
|
10 ~ 14 hari
|
13-14 hari
|
16 hari
|
20 hari
|
|||||
|
Waktu pemasangan PCB
|
|
|
|
|
|
|||||
|
Waktu lead sampel
|
PCB Fab + Komponen Sourcing + PCBA = 7 ~ 15 hari tergantung pada tingkat kesulitan.
|
|
|
|
|
|||||
|
Waktu produksi massal
|
PCB Fab + Komponen Sourcing + PCBA = 14 ~ 28 hari sesuai dengan QTY dan tingkat kesulitan.
|
|
|
|
|
|||||
Profil Perusahaan
Shenzhen Oriental FastAssembly Electronic Co., Ltd.
Oriental FastAssembly Ltd. adalah produsen PCBA yang didirikan pada tahun 2001, yang terletak di distrik Longtian Pingshan, Shenzhen, yang mengkhususkan diri dalam solusi turnkey termasuk desain elektronik,Pembuatan PCB, SMT dan perakitan PCB, sumber komponen, cetakan, logam dan plastik, kabel & perakitan akhir, logistik dan layanan nilai tambah lainnya dll.Kami menyediakan layanan Produksi Kontrak Elektronik untuk produk Kontrol Industri, Consumer Electronics, LED / Lightning, Energy and Game Devices. pabrik kami adalah ISO9001 berkualitas. kami telah bekerja sama dengan klien di seluruh Cina untuk waktu yang lama. pada saat yang sama,bisnis kami telah diperluas ke Asia, Eropa dan Amerika sejak tahun 2005. bisnis inti kami adalah perakitan PCB. kami dapat menyediakan layanan juga termasuk desain elektronik, PCB Copy dan klone, PCB pembuatan, komponen sumber,Pemasangan akhir produk, Plastik Molding & Metals, Logistik dan layanan nilai tambah.
Garis Produksi
Sertifikasi
Kooperatif

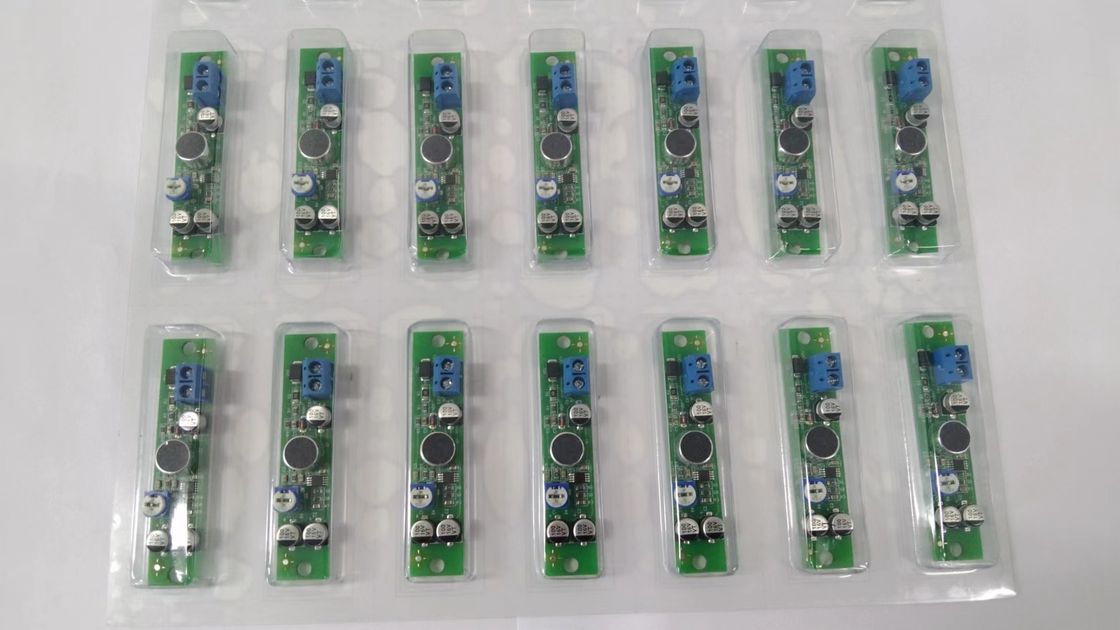

Pengemasan & Pengiriman
FAQ
Q1: File apa yang dibutuhkan untuk penawaran PCBA?A: file PCB (gerber), daftar BOM, data XY (pick-N-place).
Q2: MOQ dan apa waktu pengiriman OFAL fatest?A: 1pc. baik sampel dan produksi massal dapat didukung oleh OFAL. prototipe PCB telanjang: 2 lapisan, 24 jam 4 lapisan, 48 jam 6 ~ 8 lapisan, 72 jam PCBA ((PCB perakitan): QTY <30pcs, 1 hari QTY 30 ~ 100pcs,2 hari QTY 100 ~ 1000 pcs, 5 hariQ3: Untuk penawaran PCB, format file apa yang dibutuhkan OFAL?A: Gerber, protell 99SE, DXP, PADS 9.5, AUTOCAD, CAM350 baik-baik saja.Q4: Bagaimana OFAL menguji papan PCB dan PCBA?A: SPI, AOI, sinar-X, FQC untuk PCBA ((PCB Assembly), AOI, pengujian probe terbang, pengujian perlengkapan uji, FQC dll untuk PCB telanjang.Q5: Dapatkah Anda melakukan desain PCB atau sirkuit?A: Ya, kami memiliki tim desain termasuk perangkat lunak, perangkat keras dan struktur insinyur.P6: Syarat pembayaran apa yang diterima OFAL?A: TT, Western Union, uang gram, Paypal, kami juga menerima L / C.
